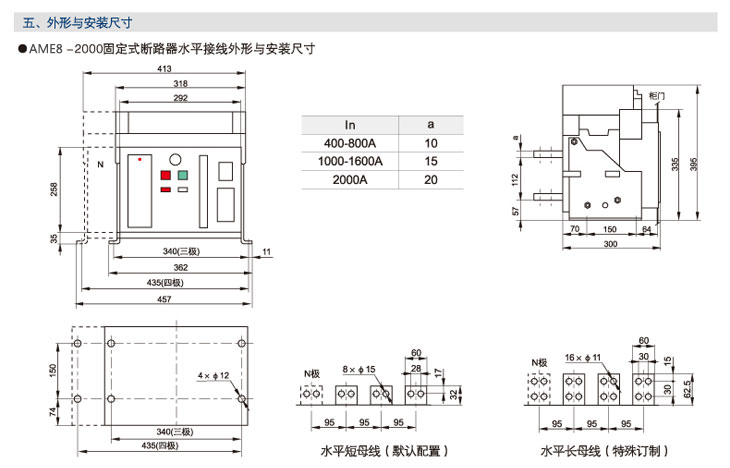

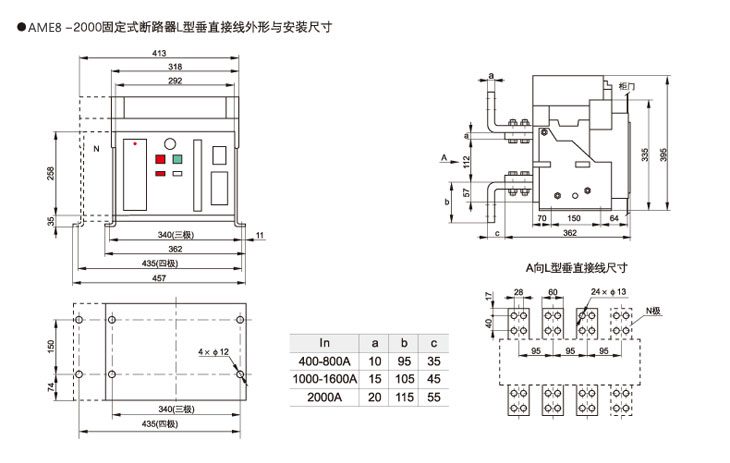

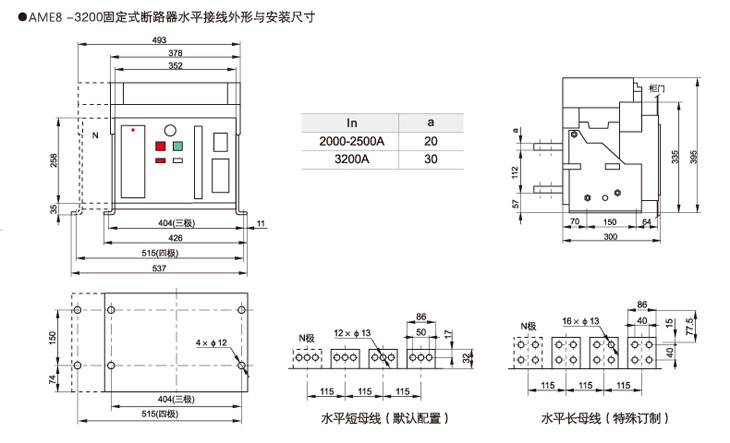

AME8-2000万能式断路器

产品特点

1.信息面板

让您更快、更方便了解我们的产品

2.二次回路接线柱

适合各种电线的接入

3.智能控制器

机械寿命高达20000次

4.分合闸按钮

中文标识，操作更得心应手

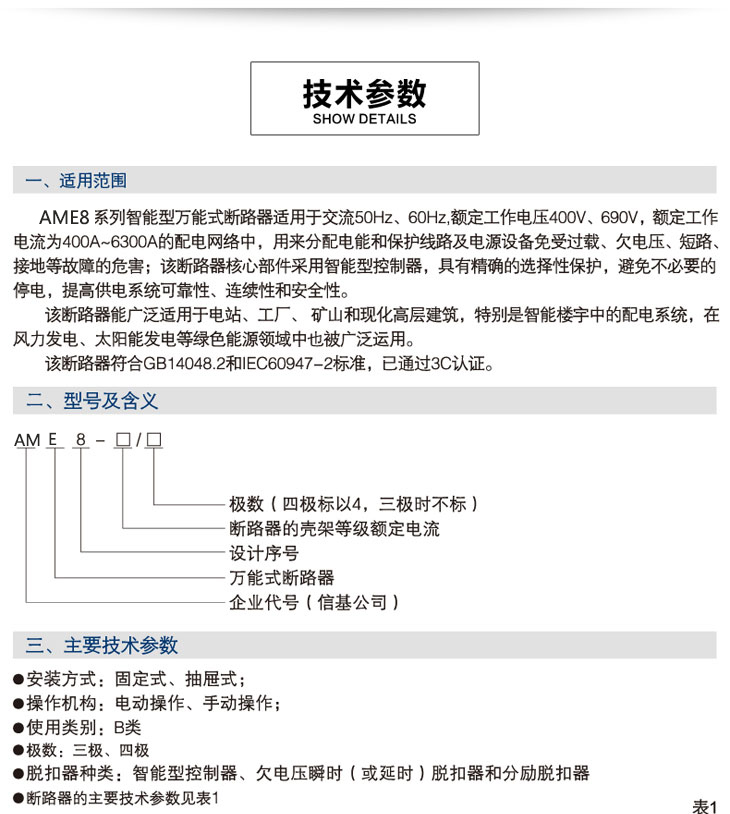

技术参数

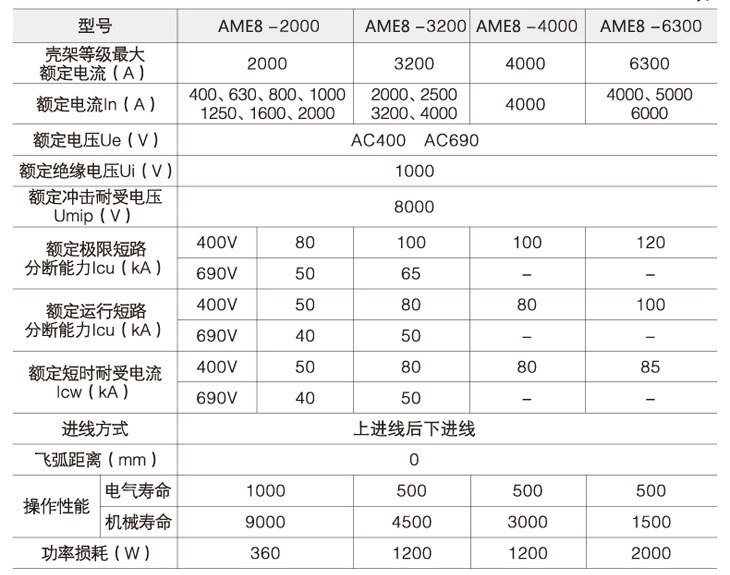

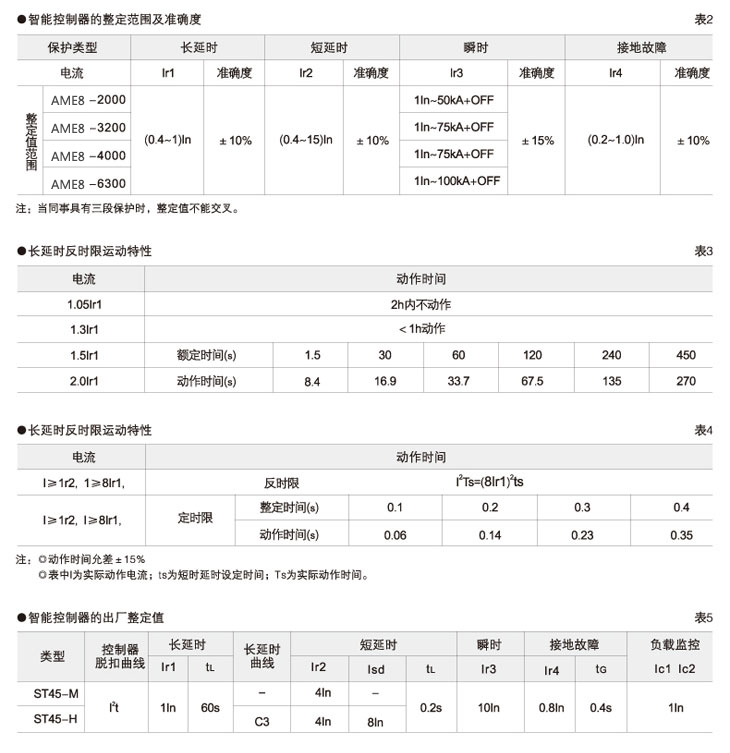

●智能控制器的保护特性。

○智能控制器的整体范围I/In及准确度见表2；
○长延时过电流保护反时限动作特性见表3；其反时限曲线符合I²TL=(1.5Ir1)²tL的特性曲线。式中I为实际动作电流；TL为长延时的实际动作时间；tL为长延时1.5Ir1的整定时间。
○短延时过电流保护动作特性：控制器的保护特性在低倍数电流时为反时限，其反时限由线答合I²Ts=(8Ir1)²ts(式中Ts为短延时的实际动作时间；ts为短延时的设置时间)。当过载电流I>8Ir1时，应自动转换为定时限特性，其定时限特性见表4.
○智能控制器的出厂整定见表5

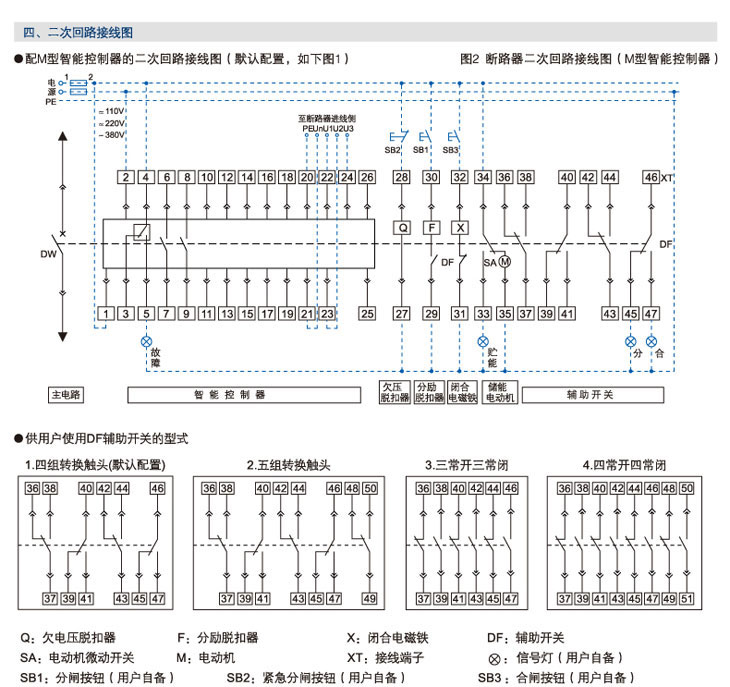

注：二次回路输出说明：
○蓝色虚线部分由用户自行连接，控制回路注意加熔断器保护。
○1#、2#：辅助电源输入端，直流时1#为正，2#为负。
○3#、4#、5#：故障跳闸触电输出(四为公共端)，触电容量：AC380V、16A。 ○6#、7#和8#、9#：两组断路器状态辅助端点，触电容量：AC380V、16A。若用户提出，端子6#、7#可输出常闭接点。
○20#：保护接地线。
○21#、22#、23#、24#：电压信号输入端(N、A、B、C顺序不可接错)。注：常规产品无电压表功能，特殊订货要求带电压表功能时，费用另计。
○若Q、F、X、M的控制电源电压不同时可分别接不同电源。欠压脱扣器必须直接接自主回路电源，以提高供电的可靠性与安全性。
○端子号35#可直接接电源(自动预储能)，也可串接常开按钮后接电源(手动预储能)。
○辅助开关默认配置为4组转换，如果用户需要其他型式时请在订货时注明。

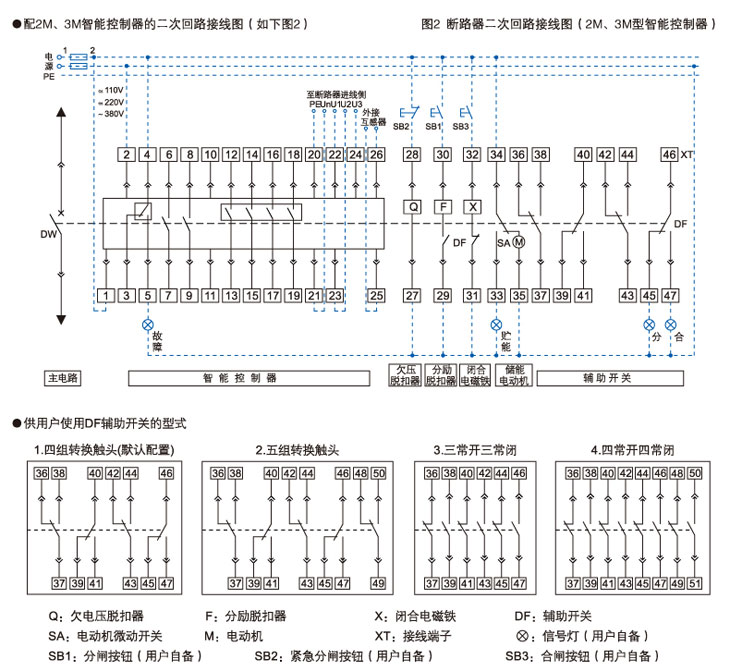

注：二次回路输出说明：
○蓝色虚线部分由用户自行连接，控制回路注意加熔断器保护。
○1#、2#：辅助电源输入端，直流时1#为正，2#为负。
○3#、4#、5#：故障跳闸触点输出(四为公共端)，触点容量：AC380V、16A。
○6#、7#和8#、9#：两组断路器状态辅助端点，触点容量：AC380V、16A。若用户提出，端子6#、7#可输出常闭接点。
○12#、13#(触点1)和14#、15#(触点2)和16#、17#(触点3)及18#、19#(触点4)；触点1：过载报警；触点2：短延时报警；触点3：瞬时报警；触点4：接地故障报警。
○20#：保护接地线。21#、22#、23#、24#：电压信号输入端(N、A、B、C顺序不可接错)。
○25#、26#为外接N相互感器或外接漏电互感器输入端，常规产品无，特殊订货要求带外接互感器时，费用另计。
○若Q、F、X、M的控制电源电压不同时可分别接不同电源。欠压脱扣器必须直接接自主回路电源，以提高供电的可靠性与安全性。
○端子号35#可直接接电源(自动预储能)，也可串接常开按钮后接电源(手动预储能)。
○辅助开关默认配置为4组转换，如果用户需要其他型式时请在订货时注明。

注：二次回路输出说明：
○蓝色虚线部分由用户自行连接，控制回路注意加熔断器保护。
○1#、2#：辅助电源输入端，直流时1#为正，2#为负。
○3#、4#、5#：故障跳闸触点输出(四为公共端)，触点容量：AC380V、16A。
○6#、7#和8#、9#：两组断路器状态辅助端点，触点容量：AC380V、16A。若用户提出，端子6#、7#可输出常闭接点。
○10#、11#：分别为RS485A、RS485B通讯引出线。
○12#、13#(触点1)和14#、15#(触点2)和16#、17#(触点3)及18#、19#(触点4)，控制器四组信号触点输出。默认为触点1：负载1报警；触点2：负载2报警；触点3：分闸信号输出；触点4：合闸信号输出。
○20#：保护接地线。21#、22#、23#、24#：电压信号输入端(顺序不可接错)。
○25#、26#为外接N相互感器或外接漏电互感器输入端，常规产品无，特殊订货要求带外接互感器时，费用另计。
○ST-DP协议模块，费用另计。ST电源模块、ST201继电器模块如需选用，费用另计。
○若Q、F、X、M的控制电源电压不同时可分别接不同电源。欠压脱扣器必须直接接自主回路电源。
○端子号35#可直接接电源(自动预储能)，也可串接常开按钮后接电源(手动预储能)。
○辅助开关默认配置为4组转换，如果用户需要其他型式时请在订货时注明。(如图2：供用户使用DF辅助开关型式)
